Título: Imágenes al vuelo Autor: Organismo Autónomo Centro Nacional de Información Geográfica
Páginas: 67
Editorial: OACNIG
Precio: 10 euros
Año de edición: 2025

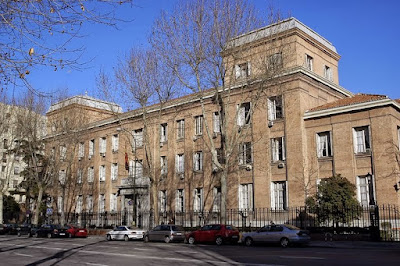

Estos días hay en Madrid una exposición muy especial, diferente, que puede que pase desapercibida para el gran púbico, pero que quiero recomendaros porque creo que vale realmente la pena visitarla. Se trata de la muestra titulada Imágenes al vuelo, que puede verse hasta el 20 de marzo de 2026, de 9:00 a 14:00 y de lunes a viernes (para otros horarios y visitas guiadas, consultar en reservas@cnig.es) en la sala de exposiciones del Instituto Geográfico Nacional (calle General Ibáñez de Ibero, 3 Madrid).
Está dedicada a la historia de la fotografía aérea en España y su utilización en la producción de mapas. En un ameno y bien documentado recorrido se repasan: los inicios de la fotografía aérea, en los que se utilizaban palomas provistas de cámaras fotográficas, cometas y globos aerostáticos; la fototeca del IGN, que atesora 500.000 fotogramas aéreos y 2 millones de fotos digitales que retratan España desde 1929 hasta el presente; el fundamento y desarrollo de la fotogrametría, la técnica de utilizar fotos aéreas para realizar mapas; el impacto de las técnicas digitales en esos procesos; la aparición de las ortofotos, imágenes a medio camino entre la fotografía y el mapa; la llegada de las imágenes tomadas desde satélite; la evolución del terreno a lo largo del tiempo a través de imágenes, y una serie de fotos aéreas que proporcionan imágenes insólitas, que en muchas ocasiones parecen cuadros abstractos.
La fotogrametría consiste básicamente en tomar fotos aéreas verticales y con solape entre ellas, desde un avión que vuela en línea recta, a una altura determinada, constante y conocida, con una cadencia tal, que luego es posible colocar esas fotos en un equipo especializado, orientarlas adecuadamente, ver con cada ojo solo una de ellas y contemplar el terreno y todos sus detalles en relieve, gracias a la visión estereoscópica. El aparato hace además que se pueda ver un cursor, un punto sobre esa imagen tridimensional y que el observador pueda moverlo sobre lo que ve. Al desplazar ese cursor sobre un detalle del mundo real, por ejemplo una carretera o un río, un artilugio similar a un pantógrafo va dibujando una línea a escala. Así se va confeccionando el mapa. Hay todo un aparato matemático que permite conocer la escala final. Lo que hemos explicado muy sintéticamente es la fotogrametría analógica, que años más tarde de su aparición se transformó completamente en un proceso digital, realizado con fotos también digitales.
En cuanto a las ortofotos, son fotos aéreas corregidas de todo tipo de deformaciones, de manera que se pueden tomar medidas sobre ellas igual que hacemos sobre un mapa. En una foto aérea vertical, el terreno se recoge mediante una proyección cónica, con lo que solo se pueden tomar medidas fiables en el centro del fotograma, con el problema añadido de que al tener el suelo relieve y no ser plano, se generan más deformaciones. Todos esos problemas se corrigen, al principio se hacía con lentes deformadoras y hoy en día digitalmente, para tener coo producto final un mosaico de ortofotos similar a un mapa mudo. El Plan Nacional de Ortofotografía Aérea proporciona un recubrimiento completo de España con ortofotos de 25 cm de resolución cada tres años, es decir, que cada año se cubre un tercio del país.
En cualquier caso, en la exposición se proporcionan explicaciones más completas y claras y, para ir acabando, vamos a ver algunas de las imágenes aéreas más curiosas.
El catálogo en papel, editado por el Organismo Autónomo Centro Nacional de Información Geográfica, que depende del Instituto Geográfico Nacional (IGN), puede comprarse en La casa del mapa, al lado de la exposición, y es posible descargar la versión digital en formato PDF gratuitamente en la página web de la muestra.
No os perdáis esta estupenda y asombrosa exhibición sobre el arte y la técnica de las fotografías aéreas. Es espectacular, instructiva y está muy bien montada. Vale la pena. Especialmente recomendable para amantes de la cartografía.
Publicado por Antonio F. Rodríguez.
